Сварка меди и ее сплавов

Медь и ее сплавы обладают большой теплопроводностью, что создает дополнительные трудности при их газопламенной обработке. Для преодоления теплопроводности меди требуется концентрация большего количества тепла, что влечет за собой перегрев металла и укрупнение его структуры. Кроме того, медь обладает низкой стойкостью к образованию трещин в массиве сварочного шва и склонностью к образованию газовых включений. Свариваемость меди во многом зависит от наличия примесей и, в первую очередь, оксидов. Чем меньше в меди содержится оксидов, тем выше ее свариваемость. Кроме того, образовавшийся при повышенных температурах оксид меди размещается по границам кристаллической решетки, что приводит к повышению хрупкости сварочного шва.

Подготовка к сварке медных деталей заключается в тщательной зачистке до металлического блеска кромок и протравке их в азотной кислоте. Детали плотно сжимают между собой без скоса кромок. Медь варят нормальным пламенем с применением  защитных флюсов, что препятствует образованию оксидов меди. Сварку ведут быстро, без перерывов в работе. В качестве присадочного материала можно использовать обычную медную проволоку, диаметр которой зависит от толщины свариваемого металла. Кроме того, для сварки меди часто используют специальную проволоку марки МСр-1. Зависимость толщины присадочной поволоки от толщины свариваемых деталей отражена в таблице 55.

Таблица 55. Соотношение толщин присадочной проволоки и свариваемой детали

Толщина меда, мм До 1,5 1,5-2,5 2,5-4 4-8 8-15 Более 15
Диаметр присадочной проволоки, мм 1,5 2 3 4-5 6 8

Сварку медных деталей ведут в один слой, а при необходимости сварки листов толщиной более 10 мм работают одновременно двумя горелками с двух сторон. Для защиты сварочной ванны используют флюсы, примерный состав которых приведен в таблице 56.

Таблица 56. Состав флюсов для защиты сварочной ванны

Компонент Состав флюса (помасое), %
№1 №2 №3 №4 №5 №6 №7 №8
Бура прокаленная 100 - 50 75 50 50 70 56
Борная кислота - 100 50 25 35 - 10
Поваренная соль - -   - -   20 22
Фосфорнокислый натрий - - - - 15 15 - -
Кварцевый песок - - - - - - -
Древесный уголь - - - - - - -
Углекислый калий (поташ) - - - - - - - 22

Флюсы вводят в виде порошков, пасты или подают зону сварочной ванны в парообразном состоянии.

Для придания сварочному шву необходимых механических свойств после сварки осуществляют проковку, которую для листов толщиной до 4 мм выполняют в холодном состоянии. Листы толщиной более 4 мм перед проковкой подогревают до температуры 500 - 600°С. Необходимую вязкость сварочных швов получают при термической обработке. Для этого деталь нагревают до температуры 550 - 600°С и быстро охлаждают в воде.

Латунь представляет собой сплав меди с цинком. В специальную латунь могут вводить дополнительные добавки алюминия, свинца, никеля, кремния и других легирующих элементов. Сварочная ванна, получающаяся при газопламенной обработке, активно впитывает в себя газы, что способствует образованию пор и трещин. Кроме того, цинк, имеющийся в составе латуни, под действием высоких температур кипит и испаряется, что сказывается на свойствах сварочного шва. Зависимость температуры кипения цинка от состава латуни отражена на рис.117.

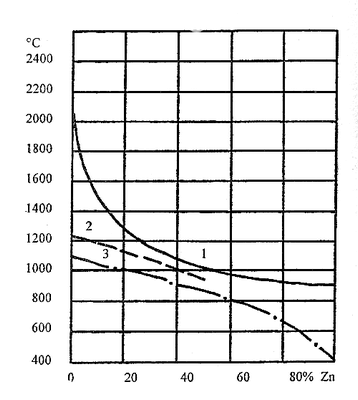

Рис.117 Зависимость температуры кипения цинка от состава латуни: 1 -температура кипения цинка; 2-температура сварки; 3-температура полного расплавления

Для того чтобы уменьшить это отрицательное явление, при сварке создают избыток кислорода, который способствует созданию окислов. Оксиды покрывают сварочную ванну пленкой, которая снижает испарения цинка. С этой же целью вводят в виде присадки кремний, который активно окисляется под действием кислорода, создавая над сварочной ванной тугоплавкую пленку. Диаметр присадочного материала подбирают в зависимости от толщины свариваемой латуни по таблице 57.

Таблица 57. Соотношение толщины латуни и диаметра присадочного материала

Толщина свариваемой латуни 1-2 2-3 4-5 6-7 8-10
Диаметр присадочной проволоки, мм 2 3 5 7 9

Марку присадочного материала подбирают, исходя из марки свариваемой латуни. Ацетилено-кислородную сварку ведут окислительным пламенем с применением флюсов, состав которых приведен в таблице 58.

Таблица 58. Флюсы для ацетилено -кислородной сварки

Компонент Состав флюса {по массе), %
№1 №2 №3 Марки БМ-1
Бура прокаленная 100 50 20 -
Борная кислота - 35 80 -
Фтористый натрий - 15 - -
Метилборат - - - 75
Метиловый сирт - - - 25

При толщине свариваемой латуни более 6 мм используют многослойную сварку, накладывая каждый последующий шов после тщательной зачистки предыдущего. Сварку латуни можно выполнять пропан-бутановыми  смесями  и  керосино-кислородным пламенем.

Кромки металла перед сваркой зачищают до металлического блеска и протравливают 10%-ным раствором азотной кислоты с последующей промывкой и просушкой. Швы после сварки проковывают или проколачивают, придавая им нужные механические свойства.

Бронза представляет собой сплав меди с любым металлом кроме цинка, поэтому при ее сварке нет необходимости выполнять защиту кремнием. В зависимости от состава бронза может быть оловянистой (когда в сплаве присутствует олово) и безоловянистой, содержащей в составе алюминий, кремний, никель, хром и другие металлы, кроме олова.
Олово является легкоплавким металлом, поэтому во избежание его выгорания не допускается избыток в пламени кислорода. Избыток в пламени ацетилена может привести к пористости шва, поэтому оловянистые бронзы варят строго нормальным пламенем. Жидкотекучесть оловянистой бронзы не позволяет выполнять сварку в других положениях шва, кроме нижнего. Присадочный материал следует подбирать того же состава, что и основной. Допускается применение в качестве присадочного материала фосфористой бронзы, потому что фосфор является хорошим раскислителем. Сварочный шов после сварки подвергают отжигу при температуре 750°С и закалке при температуре 600 - 650°С. Это позволит придать шву необходимые физико-механические свойства, что особенно важно в ответственных конструкциях.

Бронза, имеющая в своем составе алюминий, требует нормального пламени, так как тугоплавкие окислы алюминия А120„ получающиеся при избытке кислорода, оседают на дно сварочной ванны. Флюсы используют те же, что и при сварке меди, а присадочный материал лучше использовать того же состава, что и свариваемая бронза.
При наличии в бронзе кремния ответственные детали перед сваркой подвергают предварительному нагреву до температуры 300 -350°С.
