Собственные напряжения и деформации
Собственные напряжения и деформации могут быть временными, то есть существовать только в процессе термического воздействия, и остаточными, устойчиво сохраняющимися после прекращения сварки. Если деформация после прекращения сварки исчезает, то ее называют упругой. Деформация, полностью или частично оставшаяся после прекращения прикладывания сил, называется пластической. Некоторые виды сварочных деформаций приведены на рис.4.

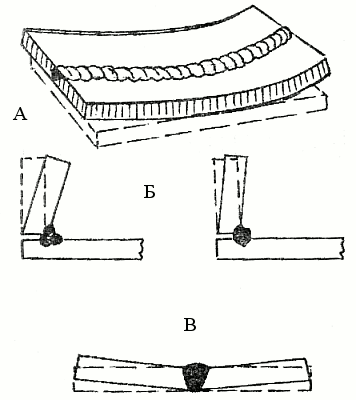

Рис.4 Сварочные деформации: А-деформация пластины; Б-деформация углового соединения; В-деформация стыкового соединения
Если деформации меняют размеры изделия или искажают его геометрию, то их называют общими. Общие деформации обычно проявляются в небольших по размерам деталях, когда термическое воздействие охватывает значительную часть их объема. В крупногабаритных деталях, когда термическое влияние сварочного процесса распространяется на относительно небольшие зоны, могут возникать местные деформации, проявляющиеся в виде выпучин, хлопунов и других местных искажений.
Различают деформации в плоскости, когда размеры детали меняются и вне плоскости и проявляются в виде серповидности, грибовидности и т.д.
Причинами образования собственных напряжений и деформаций сварных соединений является неравномерное распределение температурных воздействий и охлаждения. Кроме того, деформации могут вызываться механическим вмешательством в процессе правки сварных узлов, сборки и монтажа конструкций.
